오늘은 시행착오를 포함하여 4일에 걸쳐 완성한 아이패드 자바라입니다.
영어로는 lazy bed 라고도 하는거 같더군요 ㅎㅎㅎ
기본적인 도면은 싱기버스에서 얻었고 아이패드 6세대에 맞춰 헤드랑 다른 부품들을 편집해주었습니다.
설계 조건들입니다.
1. 아이패드 6세대를 케이스를 끼운 상태로 사용가능 할 것
2. 가로모드, 세로모드 모두 지원 가능 할 것
3. 침대에서 누워서 사용 가능 할 것
4. 각도 조절이 가능해야 할 것
도면은 맨 아래 첨부한 링크를 다운 받으시면 됩니다.

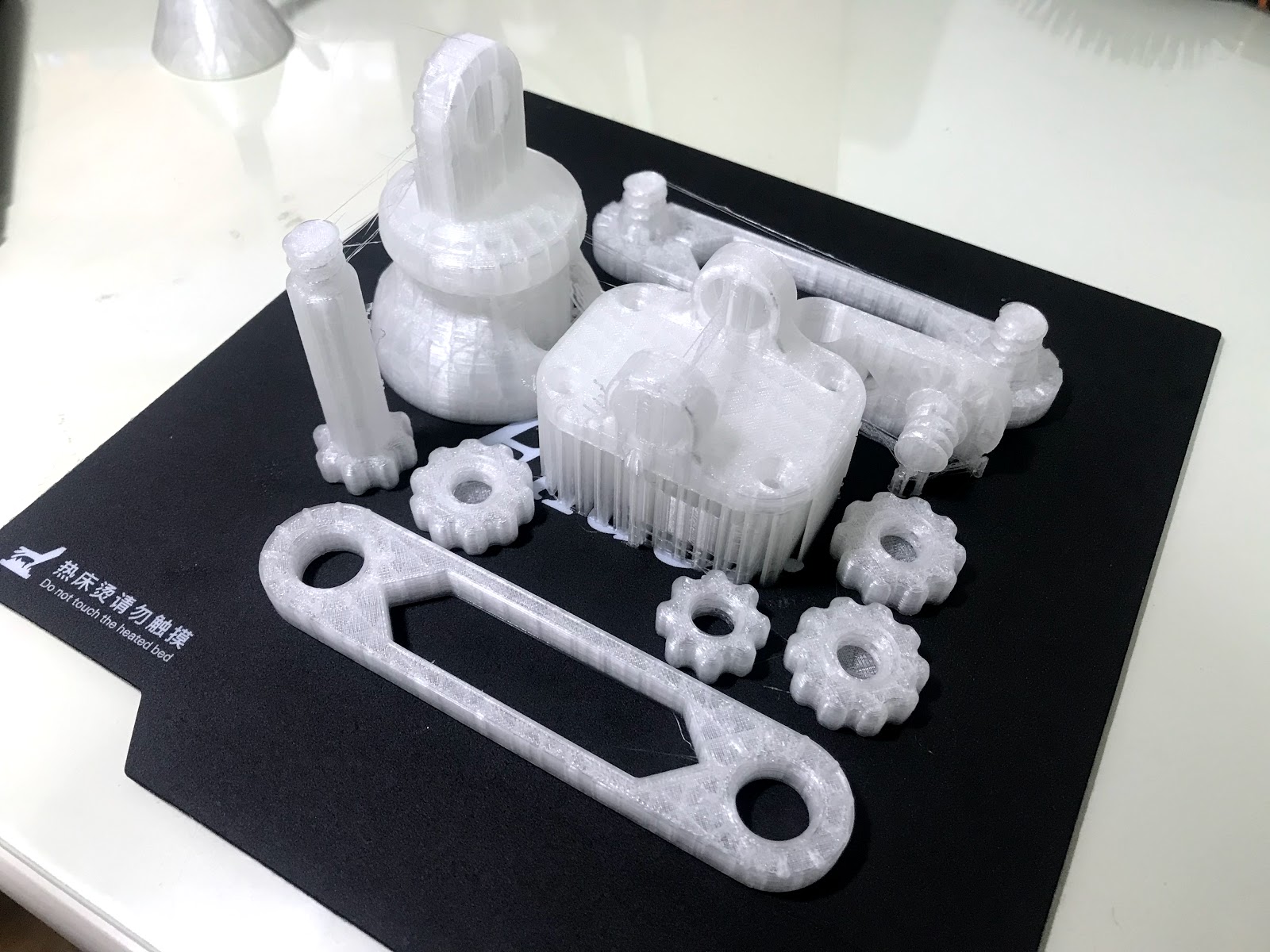

기존에 이런 모양으로 설계를 했는데 사이즈가 아이패드 6세대에 맞지 않습니다...
그리고 굉장히 퍽퍽하게 움직여서 실용성이 제로입니다...
아이패드를 가로모드 세로모드 모두 지원 가능하게 다시 설계하였습니다.
저는 기본적으로 화면 커버 케이스를 사용하기에 그 크기에 맞추어 설계 하였습니다.
무게 중심도 잘 맞고 안정적입니다.

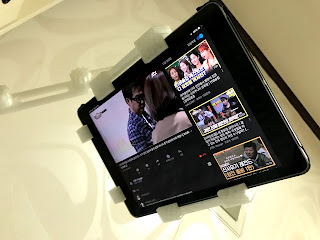

가로모드로 침대에 고정하면 이런 모양
세로 모드로 고정하면 이런 모양입니다.
여기서 팁입니다.
1. 침대에 고정하는 부품을 부분적으로 밀도를 100으로 해주시던지 아니면 전체를 밀도100으로 해주셔야 저처럼 부러지는 일이 안생깁니다..
2. 볼트 뿌리 부분의 밀도를 부분적으로 100% 채움을 추천합니다.
기존의 부품을 설계부터 보강해주었습니다.
그리고 가장 큰 하중을 견뎌야하기에 전체 밀도 100으로 출력을 시도하였습니다.
그리고 밀도가 높을수록 열수축이 강하네요. 도중에 실패하였습니다.
그래도 괜찮습니다... ㄸㄹㄹ
강력접착제로 남은 부분을 추가적으로 출력하여 붙여주었습니다.
완성입니다.
이제 누워서 즐기는 일만 남았습니다.
시중에 판매하는 자바라보다 훨씬 저렴한 가격으로 출력을 완성하였습니다.
설계한 파일 올려놨습니다.
